Nykyaikaiset off-grid- ja hätävirtajärjestelmät vaativat laitteistoa, jossa yhdistyvät vakaa AC-muunnos, integroitu akun lataus ja kattavat sähkösuojat. Tässä artikkelissa tarkastellaan ydintoimintoja, käytännöllisiä käyttöönottoskenaarioita, sisäänrakennettuja suojamekanismeja ja all-in-one-invertteri-laturilaitteiston viestintäominaisuuksia, mikä auttaa järjestelmien rakentajia ja loppukäyttäjiä ymmärtämään tärkeimmät kriteerit valittaessa yhdistettyjä DC-AC-virranmuunnosyksiköitä etäkohteisiin, mobiiliasennuksiin ja kodin varmuuskopiointisovelluksiin.
- 1. Yhdistetyn invertteri-laturiyksikön perusteet
- 2. Lähtöaaltomuodon laatu ja todellisen kuormituksen yhteensopivuus
- 3. Integroitu latausjärjestelmä ja kolmivaiheinen akunhallinta
- 4. ATS-siirron suorituskyky ja järjestelmän jatkuvuus tehonsiirtojen aikana
- 5. Sisäänrakennetut suojakerrokset takaavat pitkän aikavälin toimintavarmuuden
- 6. Laitteiston tietoliikenneportit ja etävalvontamahdollisuudet
- 7. Sopivat käyttöympäristöt ja mekaaniset asennusohjeet
- 8. Usein kysytyt tekniset kysymykset
- 9. Viimeiset ajatukset järjestelmäintegraattoreille

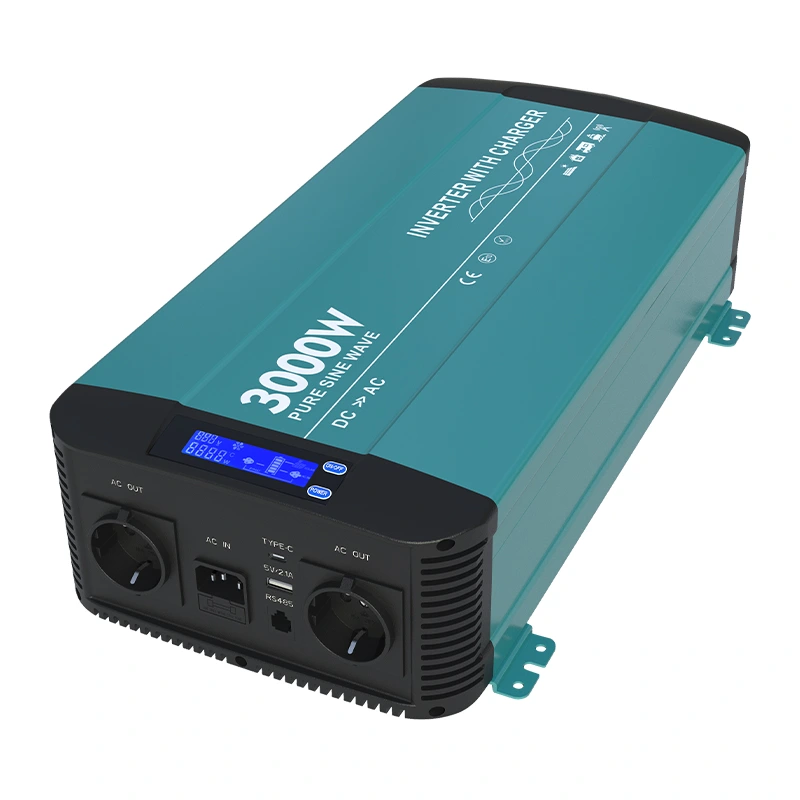

Monet etätehoasennukset kohtaavat haasteita erillisten invertterien ja ulkoisten akkulaturien koordinoinnissa, koska väärä ajoitus tai yhteensopimattomat jännitekynnykset voivat heikentää akun kuntoa ja heikentää järjestelmän yleistä vakautta.3000 W puhdas siniaaltoinvertteri laturilla HK3000PCyhdistää DC-AC-inversion ja AC-DC-akun latauksen yhteen kompaktiin koteloon, mikä poistaa monimutkaisuuden koordinoida useita erillisiä tehokomponentteja verkon ulkopuolella, mobiili- tai valmiustilaprojekteissa. All-in-one-yksiköt virtaviivaistavat johdotusasetteluja ja vähentävät vikakohtia energiaketjussa, mikä tuo konkreettisia etuja käyttäjille, jotka työskentelevät asuntovaunuasennuksissa, etätyömailla ja asuinalueiden varakokoonpanoissa, joissa jatkuvalla virransyötöllä on suuri käytännön merkitys. Erillisiä tehojärjestelmiä koottaessa jokainen lisätty kaapeli ja erillinen laite luo mahdollisia heikkoja kohtia, joten konsolidoidut laitteistoarkkitehtuurit kannattaa harkita huolellisesti suunnitteluvaiheessa.
1. Yhdistetyn invertteri-laturiyksikön perusteet
Yhdistetyllä invertterilaturilla on kaksi ensisijaista roolia varastointipohjaisessa tehoekosysteemissä. Ensinnäkin se ottaa tasavirtaa, joka on tallennettu lyijyhappo- tai litiumakkupankkiin, ja muuntaa sen vaihtovirraksi, joka vastaa kotitalouksien sähkölaitteiden vaatimuksia. Toiseksi aina, kun ulkoinen vaihtovirtalähde tulee saataville, sisäänrakennettu laturipiiri ottaa virtaa verkosta tai generaattorisyötöstä ja täyttää kytketyt akut automaattisesti. Tämä kaksiroolirakenne eliminoi käyttäjien tarpeen vaihtaa manuaalisesti erillisen laturilaitteiston ja invertterimoduulien välillä.
- Saumaton vaihto akkukäyttöisen inversion ja verkkokäyttöisen latauksen työnkulkujen välillä
- Yhtenäinen LCD-paneeli, joka visualisoi kriittisiä käyttöaikamittareita, mukaan lukien jännite- ja wattilukemat
- Integroitu AC-katkaisija, joka on sisäänrakennettu vaihtovirtasyötön päätuloreitille lisäpiirien turvallisuuden takaamiseksi
- Erilliset USB-A- ja Type-C-portit tarjoavat kätevän pienjännitelaitteiden suoran latauksen
Fyysiset mitat ja paino ovat tärkeitä asentajille. Yksikkö on kooltaan 489 × 252 × 118 millimetriä ja painaa 8,8 kilogrammaa, joten se voidaan asentaa seinälle sekä kiinteisiin että siirrettäviin koteloihin. Metallikoteloon integroidut kiinnityskannattimet yksinkertaistavat varmaa kiinnitystä kiinteisiin pintoihin riippumatta siitä, konfiguroivatko käyttäjät laitteistoa kodinhoitokaappiin, ajoneuvoosastoihin tai ulkona oleviin suojaisiin kaappeihin. Ilmastointiritilöiden ympärillä on aina säilytettävä riittävä välys; tukkeutunut ilmavirta laukaisee lämpösuojat ja rajoittaa käytettävissä olevaa lähtökapasiteettia raskaan käyttökuorman aikana.
2. Lähtöaaltomuodon laatu ja todellisen kuormituksen yhteensopivuus
Puhdas siniaaltolähtö on yksi tärkeimmistä erottelutekijöistä verrattuna modifioituihin sini-vaihtoehtoihin. Harmoninen kokonaissärö, joka pidetään alle viiden prosentin, jäljittelee yleishyödyllisen sähköverkon toimittamia aaltomuoto-ominaisuuksia. Tällä on suurta merkitystä käytettäessä herkkää kulutuselektroniikkaa, induktiivisia moottoreita, jäähdytyskompressoreita ja laboratoriolaitteita. Moottorikäämityksiä tai monimutkaisia sisäisiä ohjauskortteja sisältävät laitteet kuumenevat usein, aiheuttavat ylimääräistä melua tai niiden käyttöikä lyhenee, kun niihin syötetään vääristyneitä modifioidun sinitehosignaaleja.
Nimellinen jatkuva teho saavuttaa 3 000 wattia ja ylijännitekapasiteetti 6 000 wattia kahden sekunnin välein. Ylijänniteluokitus käsittelee korkeaa käynnistysvirtaa, joka syntyy, kun induktiiviset laitteet alkavat pyörittää moottoreitaan. Ilman riittävää ylijännitesuojaa invertterit voivat laukaista ylikuormitussuojat aina, kun kompressorit, vesipumput tai pesukonemoottorit yrittävät käynnistyä. Tehdaskonfiguroitavat lähtöjännitevaihtoehdot kattavat 100–120 VAC ja 200–240 VAC perheet sekä valittavissa olevat 50 Hz tai 60 Hz taajuusasetukset alueellisten sähkönormien mukaisesti. Vähimmäistehokkuus täydellä kuormalla on 89 prosenttia, kun taas toiminnan huipputeho nousee jopa 92 prosenttiin. Suurempi hyötysuhde merkitsee sitä, että energiaa kuluu vähemmän lämmönä, mikä säästää varastoitua akkukapasiteettia todellisia loppukäyttäjien kuormia varten tehoelektroniikan lämpöhäviöiden sijaan.
3000 W puhdas siniaaltoinvertteri laturilla HK3000PCtukee täydellistä galvaanista eristystä tulo-DC-puolen ja AC-lähtöpiirien välillä. Täysi tulo-lähtöeristys lisää tärkeän turvakerroksen, mikä rajoittaa vian etenemistä maasulkujen tai johdotusvirheiden sattuessa kytkettyjen akkupiirien sisällä. Tämä eristysominaisuus saa suurta kiitosta ammattiasentajien keskuudessa, jotka rakentavat järjestelmiä paikkoihin, joissa sähköturvallisuusriskit ovat korkeat, kuten meriympäristöt ja liikkuvat ajoneuvosovellukset, joissa kondensaatio ja tärinä lisäävät vahingossa tapahtuvien oikosulkutapahtumien mahdollisuuksia.
| Suorituskykyparametri | Specification Value |
|---|---|
| Jatkuva AC-lähtöteho | 3000W ±5 % |
| Ylijännitehuipputehon kesto | 6000W 2 sekuntia |
| Täydellinen harmoninen särö | alle 5 % |
| Täyden kuorman minimitehokkuus | 89 % |
| Maksimaalinen kokonaistehokkuus | Jopa 92 % |
3. Integroitu latausjärjestelmä ja kolmivaiheinen akunhallinta
Sisäinen AC-DC-laturi noudattaa klassista kolmivaiheista latauslogiikkaa: bulkkivakiovirtavaihe, absorptiovakiojännitevaihe ja kelluva huoltovaihe. Tämä vakiintunut latausprofiili optimoi latausjaksot lyijyakkujen kemiaa varten. Bulkkivaiheen aikana laturi antaa suurimman sallitun virran nostaakseen akun jännitettä nopeasti ylöspäin. Kun tavoiteabsorptiojännitteen kynnysarvo saavutetaan, yksikkö siirtyy absorptiovaiheeseen pitäen tasaisen jännitteen samalla kun latausvirta kapenee luonnollisesti alaspäin. Kun virta putoaa noin kymmeneen prosenttiin nimellislatauksen suuruudesta, laitteisto siirtyy kelluvaan vaiheeseen ja käyttää alhaisempaa huoltojännitettä estääkseen itsepurkauksen ylilataamatta kennolevyjä.
Tehokertoimen korjaus saavuttaa arvot yli 0,95 suurimmalla latauskuormalla. Vahva tehokertoimen suorituskyky vähentää vaihtovirtalähteestä tulevaa loistehoa ja asettaa kevyemmän tarpeen kannettaville generaattoreille tai rajoitetun kapasiteetin verkkopistorasioihin. AC-tulo hyväksyy laajan verkkojännitteen; 230 VAC:n vaihtovirran syöttöikkuna ulottuu 180 VAC:sta 260 VAC:iin. Laaja tulotoleranssi tarkoittaa, että laturi voi jatkaa toimintaansa, vaikka generaattorin teho poikkeaisi ihanteellisten nimellisarvojen ulkopuolelle, mikä tapahtuu usein kannettavissa generaattorilaitteistoissa, jotka toimivat vaihtelevissa kuormitusolosuhteissa.
Latausvirran maksimi vaihtelee DC-tulojännitteen mukaan. 12 voltin tasavirtamallit tukevat jopa 40 ampeerin latauslähtöä, kun taas 24 voltin tasavirtaversiot tarjoavat jopa 20 ampeerin lataustehoa. Järjestelmän suunnittelijoiden tulee sovittaa laturin maksimivirta akkuvalmistajien julkaisemaan suositeltuun latausnopeuteen. Liian suuret latausvirrat nopeuttavat akun kulumista; päinvastoin, liian pieni latausvirta pidentää latausaikoja tarpeettomasti. Akkupankin kapasiteetin huolellinen yhdistäminen laturiin varmistaa optimaalisen pitkän aikavälin akun käyttöiän.
4. ATS-siirron suorituskyky ja järjestelmän jatkuvuus tehonsiirtojen aikana
Sisäänrakennettu automaattinen siirtokytkin (ATS) käsittelee vaihtamisen akkukäyttöisen vaihtovirtavirran ja tulevan ulkoisen verkkovirran välillä. Siirtoaika on alle 16 millisekuntia. Useimmat kodinkoneet kestävät tämän suuruisia lyhyitä keskeytyksiä ilman, että ne sammuvat kokonaan. Tämä ominaisuus tarjoaa lähes UPS-tason jatkuvuuden monille liitetyille kuormille. Käyttäjien tulee muistaa, että tietyt erittäin herkät teolliset laskentalaitteet voivat silti vaatia lisää tosi-online-UPS-yksiköitä ylävirtaan, jos nolla millisekunnin siirrosta tulee ehdoton toiminnallinen vaatimus.
Sisäinen relelaitteisto hoitaa fyysiset piirikytkentätehtävät. Releen nimellisarvot vaihtelevat tuoteversioittain: 110 VAC:n kokoonpanoissa käytetään 30 ampeerin nimellisreleitä ja 230 VAC:n malleissa 16 ampeerin releitä. Verkkotulon puolelle integroitu vaihtovirtakatkaisija tarjoaa ylivirtasuojan tulevalle vaihtovirtasyötölle, mikä täydentää releen turvallisuutta. Kun verkkovirta palautuu katkostapahtuman jälkeen, ATS-logiikka ohjaa kuormat automaattisesti ulkoiseen vaihtovirtalähteeseen ja aktivoi samalla sisäisen latauspiirin akun energiavarastojen täydentämiseksi. Tämä hands-off-käyttäytyminen tekee laitteistosta soveltuvan hyvin valvomattomiin etäasennuksiin, joissa käyttäjät eivät voi reagoida nopeasti verkon palautustapahtumiin.
5. Sisäänrakennetut suojakerrokset takaavat pitkän aikavälin toimintavarmuuden
Vankka monikerroksinen suojaussarja suojaa sekä invertteri-laturin laitteistoa että siihen liitettyjä akku- ja kuormalaitteita. DC-tulopuolen suojaukset kattavat käänteisen napaisuuden suojauksen sisäisen sulakkeen, pienjännitteen katkaisun ja ylijännitteen sammutusolosuhteiden kautta. Käänteisen napaisuuden suojaus tarjoaa kriittisen suojan asentajan johdotusvirheitä vastaan, kun liität painavia akkukaapeleita. Ilman tällaista suojausta käänteiset akun navat voivat tuhota tehonmuuntoelektroniikan hetkessä pysyvästi.
AC-lähtöpuolella yksikkö reagoi oikosulkutapahtumiin, jatkuviin ylikuormitustilanteisiin ja sisäisiin ylilämpötilatapahtumiin. Aina kun sisälämpötila nousee turvallisen käyttökaton yläpuolelle, lämpösuoja laukaisee sammutustoimenpiteen pysyvien komponenttien vaurioitumisen estämiseksi. Lämpötila- ja kuormitusohjatut tuulettimet säätävät pyörimisnopeutta dynaamisesti. Tuulettimet pyörivät nopeammin vain raskaassa työkuormassa tai korkeassa sisälämpötilassa; kevyessä kuormituksessa tuulettimen melu pysyy minimaalisena, mikä on tärkeä etu sisätiloissa asuin- tai hyttiasennuksissa, joissa akustisella mukavuudella on merkitystä matkustajille.
Jokainen suojatila laukaisee näkyviä palautesignaaleja etupaneelin LCD-näytön kautta, mikä mahdollistaa vianmäärityksen avaamatta laitteen koteloa. Mahdollisuus lukea vikakoodeja suoraan paikallisesta näytön nopeusdiagnostiikkatyöstä paikan päällä etävoimalaitoksia huoltaville teknikoille.3000 W puhdas siniaaltoinvertteri laturilla HK3000PCyhdistää useita erilaisia suojareaktioita yhden yksikön sisällä, mikä poistaa tarpeen pinota useita erillisiä ulkoisia suojamoduuleja sähköjärjestelmän arkkitehtuurin ympärille.
6. Laitteiston tietoliikenneportit ja etävalvontamahdollisuudet
RS-485-tietoliikenneportti, jossa on RJ-11-tyylinen fyysinen liitin, mahdollistaa etävalvonnan. Käyttäjät voivat valinnaisesti liittää ulkoisen nestekidenäytön etäohjauspaneelin, joka on sijoitettu poispäin invertterin ja laturin päärungosta. Tämä osoittautuu käteväksi asennuksissa, joissa päävirtalaitteet sijaitsevat kellarin säilytyslokeroissa tai kodinhoitokaapeissa, kun taas käyttäjät haluavat tarkkailla tilalukemia oleskelutiloista. Ethernet-yhteys on saatavana valinnaisena päivityksenä edistyneemmille valvontaasennuksille.
RS-485-väylän kautta isäntävalvontajärjestelmät voivat noutaa reaaliaikaisia tietojoukkoja, mukaan lukien akun jännite, lähtöteho, toimintatilan liput ja aktiiviset vikailmaisimet. Järjestelmäintegraattoreille, jotka rakentavat suurempia mikrogrid-käyttöönottoa, tämä avaa väyliä laitteiston integroimiseen korkeamman tason paikannusvalvontaalustoille. Muista, että RS-485-johdotuskäytäntöjen tulee noudattaa pitkän matkan differentiaalisignalointia koskevia alan ohjeita. oikea kaapelin valinta ja maadoitus auttavat välttämään lähellä olevien suurvirtatehojohtimien aiheuttaman sähköisen kohinan aiheuttaman tietojen vioittumisen.
7. Sopivat käyttöympäristöt ja mekaaniset asennusohjeet
Täyden kuormituksen nimellinen ympäristön lämpötila-alue ulottuu nollasta celsiusasteeseen plus neljäänkymmeneen celsiusasteeseen. Kun ympäristön lämpötila nousee 60 celsiusasteeseen, laitteisto vähentää automaattisesti käytettävissä olevaa lähtökapasiteettia 70 prosenttiin nimellistehosta. Varastointilämpötilaikkuna ulottuu nollasta seitsemäänkymmeneen celsiusasteeseen ei-käytön aikana. Kosteustoleranssi saavuttaa korkeintaan yhdeksänkymmentäkolme prosenttia suhteellisesta kosteudesta ei-kondensoituvissa ympäristöolosuhteissa. Kondensoituminen on merkittävä riskitekijä; paikoissa, joissa muodostuu kastetta, on varmistettava riittävä ilmanvaihto sisäisten piirilevyjen pitämiseksi kuivina.
Asennussuunnan tulee noudattaa valmistajan mekaanisia piirustuksia. Säilytä riittävästi tilaa tuulettimen tuuletusaukkojen läheisyydessä, jotta kuuma poistoilma pääsee poistumaan vapaasti. Vältä tiivistämästä yksikköä täysin suljetussa pienessä kaapissa, jossa ei ole erillistä poistoilmanvaihtoa, sillä jäänyt lämpö aktivoi lämpöä heikentävän ja toistuvia suojapysäytystapahtumia. Kun valitset akkukaapelin mittaria, ota aina huomioon kolmen tuhannen watin tehotasoihin liittyvät korkeat tasavirtapuolen virran suuruudet; alimittaiset kaapelit aiheuttavat liiallisen resistiivisen jännitehäviön ja aiheuttavat vaarallisia ylikuumenemispisteitä johdotuksen aikana.
8. Usein kysytyt tekniset kysymykset
Kyllä. AC-tulopiiri hyväksyy oikeankokoisten kannettavien generaattoreiden lähdön. Pidä generaattorin lähtöjännite julkaistussa AC-tulon käyttöikkunassa. Muista generaattorin ylijännitesuoja; generaattorin jatkuvan wattimäärän tulisi ylittää mukavasti maksimilataus ja generaattorin liittimiin samanaikaisesti kohdistettu lisävaihtovirta. Huonolaatuinen generaattorin ulostulo äärimmäisen jännitteen vaihtelun kanssa voi laukaista sisäisiä suojareaktioita.
Alkuperäinen kolmivaiheinen bulkkiabsorptio-float-latauskäyrä on alun perin suunniteltu tulviville, AGM- ja geelityyppisille lyijyakkupankeille. Käyttäessään litiumioniakkukokoonpanoja käyttäjien on tarkistettava akun hallintajärjestelmän yhteensopivuus laturin jännitteen asetusarvojen suhteen. Jotkut litiumpakkaukset vaativat muunnettuja latausprofiileja; tällaisissa tilanteissa ulkoinen erillinen akkulaturi saattaa olla tarpeen.
Vaikka yksikön sisällä on sisäinen käänteisen napaisuuden sulake, alan parhaat käytännöt suosittelevat vahvasti suurvirran nimellissulakkeen asentamista suoraan akun positiiviseen johtimeen lyhyen fyysisen etäisyyden päässä akun navoista. Tämä ulkoinen sulake suojaa akkukaapeleita itseään katastrofaalisissa oikosulkutapauksissa invertterin ja laturin kotelon ulkopuolella.
Galvaaninen eristys luo sähköisen eron akun tasavirtapiirin ja AC-lähtöpiirien välille. Tämä estää vikavirran kulkua alueiden välillä maasulkutapahtumien aikana, parantaa turvallisuutta mobiili- ja meriasennuksissa ja vähentää joidenkin luokkien sähköistä melukytkentää akkupankin ja kytkettyjen vaihtovirtapuolen laitteiden välillä.
9. Viimeiset ajatukset järjestelmäintegraattoreille
All-in-one-invertteri-laturilaitteisto virtaviivaistaa monia off-grid- ja varavirtajärjestelmiä yhdistämällä inversion, akun latauksen, automaattisen siirtokytkennän ja useita suojatoimintoja yhteen koteloon. Kun arvioit tehonmuunnoslaitteistoa, katso pidemmälle kuin jatkuvia wattilukuja. kestää aikaa arvioida ylijännitekäsittelykapasiteettia, aaltomuodon puhtautta, sisäänrakennettujen suojausominaisuuksien täydellisyyttä, siirtokytkimien ajoitusta ja käytettävissä olevia valvontaliitäntöjä. Jokainen näistä spesifikaatioista muokkaa järjestelmän todellista luotettavuutta päivittäin.
Jokainen sähköjärjestelmäprojekti alkaa perusteellisella kuormitustarkastuksella. Dokumentoi jokaisen odotettavissa olevan laitteen tehonkulutus, huomioi induktiiviset kuormat ja suuret käynnistyssyöttövirrat ja määritä hyväksyttävät akun purkaussyvyyden rajat ennen akkupankin ja invertterin ja laturin yhdistelmän valitsemista. Harkittu esisuunnittelu estää toiminnan turhautumisen laitteiston asennuksen jälkeen.3000 W puhdas siniaaltoinvertteri laturilla HK3000PCsopii hyvin projekteihin, jotka vaativat kolmen tuhannen watin jatkuvaa tehoa ja haluavat integroidun latauskyvyn ilman erillisten tehojärjestelmän komponenttien kokoelman kokoamista.
Tämän laitteiston takana olevaa ammattitason valmistustaustaa varten voit tutustua julkaisuihinNingbo Kosun New Energy Co., Ltd.Tekniset dokumentaatiot, mittapiirustukset ja täydelliset spesifikaatiolomakkeet tarjoavat lisäsyvyyttä järjestelmäsuunnitelmia laativille teknisille arvioijille.
